遥控转辙机

专为比较小的企业站场设计，由机车司机用车载遥控器操纵转辙机动作。与有些单位（如上海宝钢）应用的停车乘务员下车扳道，遥控机车前进上车的方法相比，更加安全方便。下面是车载遥控器：

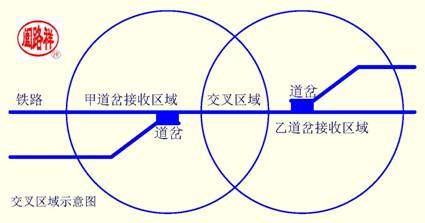

车载遥控器为多地址码遥控器，在下图所示的交叉区域控制两个道岔互不影响，不能用普通单地址码遥控手柄代替。当然，如果仅控制一个道岔，可用普通遥控手柄。

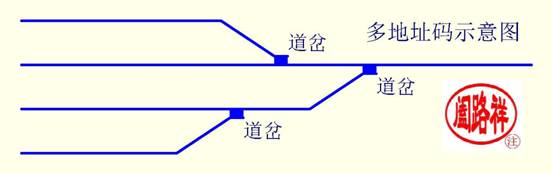

控制两个道岔或多个道岔，如下图所示，使用双地址码或多地址码遥控器，控制按钮有清晰的道岔编号。

车辆驶上或接近道岔时,如果该道岔的控制按钮被误按，转辙机动作则有可能挤道岔或造成四股道事故。所以应严格规定非即将通过的道岔的操作按钮不能随意按动。

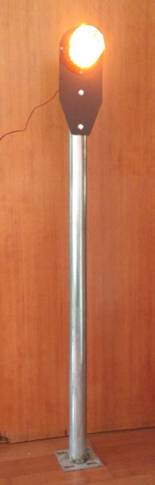

转辙机选用ZD6型电动转辙机，配置表示定位、反位的双向、黄蓝双色信号灯。

遥控系统不改变转辙机整体结构，不破坏转辙机技术性能。应在道岔处设置轨道电路，使转辙机固有的以下功能不会失效：

1、车辆进入道叉所在轨道电路时，道岔被锁闭，道岔不动作。

2、道岔动作时，车辆进入道岔区间，道岔不停止动作，直至运行到位。

3、

功能使用：

1、道岔正确时不用操作。

2、道岔不对，譬如道岔反位，需定位通过时。按动遥控器控制该道岔的绿色按钮，道岔标志灯黄灯灭，蓝灯亮0.75秒，灭0.75秒闪亮，运行到位时停止闪亮，改长亮。

3、道岔定位，需反位通过时类同，不在赘述。

4、挤岔时标志灯亮0.25秒，灭0.5秒快速闪亮。

供电方式：1）220V交流电。2）太阳能电池加蓄电池。该方式正常时道岔标志灯亮；欠压时道岔标志灯亮0.25秒，灭0.25秒快速闪亮，遥控功能失效。
