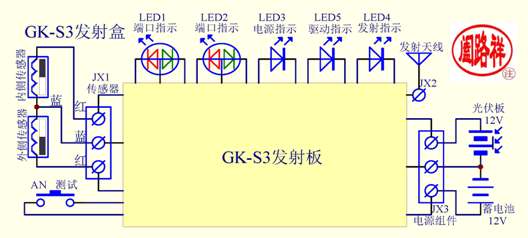

铁路无线传输系通 铁路用无线传输系统是用磁电感应器（传感器）采集列车通过的信息，用无线信号发射出去，控制有关铁路信号设备的系统。 该系统除传输列车通过的信息外还发射设备检测脉冲，不管任何原因，当信号设备接收不到检测脉冲时按故障处理，以确保安全。 根据设备对行车方向信息的需要与否，本系统有两种发射电路，一种是单传感器两信道发射电路，一个信道发射检测脉冲，一个信道发射列车通过信息。该信息只表示有列车通过，不包括行车方向信息，因为用一只传感器区分不出行车方向，但发射控制电路简单。 下图是其发射盒原理图:

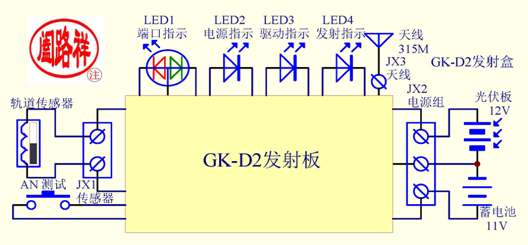

另一种是双传感器三信道发射电路，一个信道发射检测脉冲，另两个信道一个发射列车上行信息，一个发射列车下行信息。既有通过信息，也包括行车方向信息，但发射控制电路复杂。 下图是其发射盒示意图：

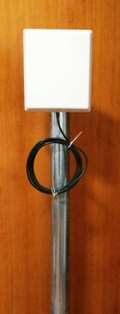

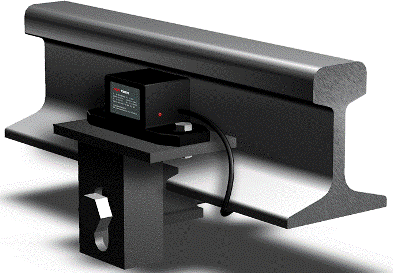

图中端口指示灯可以指示相应端口的正常、开路、短路、有无信号输入。驱动指示灯指示是否有编码信号输出，发射指示灯指示是否有高频发射。 按下测试按钮，电源指示灯用亮度指示电源的有无和高低，并发射一个高频信号。 下图是传感器、传感器安装、发射盒、室外板状天线和引向天线实物图。

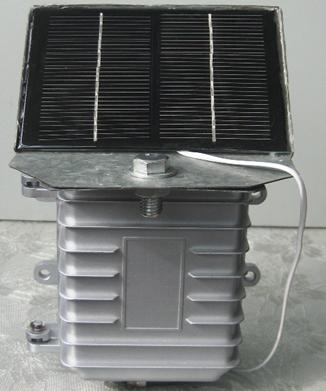

设备发射部分供电以太阳能为主，受遮挡日照不足不排斥使用其它电源。 下面是敝厂无线太阳能信号机的控制箱，其他应用尚多，篇幅有限不予介绍。 用磁电感应器采集列车通过的信息，通过无线信号控制有关设备的系统。除传输列车通过的信息外还发射设备检测脉冲，不管任何原因，当信号设备接收不到检测脉冲时按故障处理，以确保安全。
