转辙机（铁路道岔）太阳能标志灯

该发光体发白光，采用蓄电池供电，太阳能光伏电池充电。功率：1.44瓦。采用四面体结构，只在显示方向发光，光线利用率高，所需光驱电流小。

考虑到白天转辙机用鱼尾板做显示，故白天关断，仅在夜晚灯光起作用，不需要较高的亮度。加之采用多灯珠定向发光，LED工作电流≤3mA亮度既已足够。可有效地避免光衰现象，寿命可达10年以上。

LED发光体损坏时有可修复性，更可节省资源，降低费用。

注册商标：阖路详。

采用和白炽灯一样的安装方法，更换时把固定灯口圆木的卡片掰开，把白炽灯连同灯口、圆木取出换上本发光体即可，很方便。

更换时注意旋转安装圆木，使发光面正对显示方向。

下图是标志灯和测试中的标志灯。

上图为白天拍摄，也没有正对显示方向，故发光的右图亮度显得暗一些，下图是在较暗环境下拍摄的标志灯和发光体：

蓄电池选择充满电可供标志灯工作3天核算，光伏电池的功率选择一个晴天4.5个小时可以给蓄电池充满电核算，均留有很大的余地。

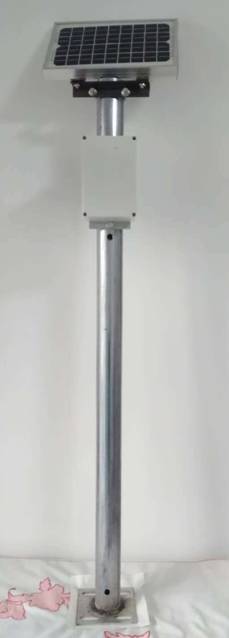

下图是蓄电池防水盒和太阳能电池板的安装示意图：

蓄电池安装在防水盒内，光伏电池板、蓄电池、标志灯均接于里面的接线板上。光伏电池通过该板给蓄电池充电，蓄电池通过该板向标志灯供电。

光伏电池光照下降到一定程度，自动启动蓄电池向标志灯供电。

接线板有LED显示设备的工作状态，为了避免蓄电池电流在显示LED上的浪费，设置了一个测试按钮，仅在按钮按下时LED发光。

其中绿色显示光伏电池电压，黄色显示蓄电池电压，白色显示标志灯电压。在接近各自的电压下限时，亮度变化剧烈。

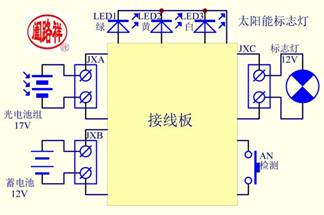

下面是接线示意图：

主要技术参数：

1、  杆高1米26，全高1米42。

2、  蓄电池12V，1.3Ah。

3、  光伏板16V，5W。

4、  防水盒可容纳两块蓄电池。

5、标志灯工作电流实测44.5毫安。恒流，10至18伏不变。
