道口信号控制箱

仅以DX-3M-T1型太阳能模块化铁路道口信号机作介绍，其它型号增减模块而已，不再介绍。

采用模块化总线结构，便于实现功能扩展、多地点控制或由电器集中联锁控制。适用于有人职守无电源的铁路道口。由道口员用控制箱按钮控制道口信号机的状态，作用可靠、安装方便、价格低廉。

信号机和道口房通过三芯控制总线连接，因为该总线的存在，太阳能电池板和蓄电池的安装位置比较灵活，既可以安装在信号机上，也可以安装在道口房处。道口房控制箱或其它设备均可由太阳能系统供电。

信号机发光体采用信号专用超高亮LED制作，亮度高，色度标准，寿命长。音响发铁路道口常用警钟声，或警钟声加“小心火车，注意安全。”的语音提示声。

控制箱采用壁挂式，具有连接电缆容易、便于选择能统观道口情况和便于操作的位置悬挂安装，并且节省道口房桌面空间，不易受到污损。

一、信号机外形：信号机有三灯，两灯，单灯，单灯双色，单灯三色，公路交通等几种，另外也可以根据用户要求制作其它形式。但是，我们建议最好使用大家所熟知的三灯型式。在企业内部或地方狭窄不宜使用三灯形式时，也可使用其它形式。

需要指出的是单灯不是完整的信号显示，不能区分通行和故障状态，存在一定的安全隐患，仅适用于一些特定的地方，如企业内部。

出于安全考虑，我们不赞同使用其它有确定含义的信号显示（如警灯），甚至和霓虹灯一样的东西做显示，以免行人车辆误认信号，发生事故时，分不清则任归属。

在腐蚀性环境的地区建议使用水泥电杆，考虑到运输成本电杆、底盘、卡盘由用户自备立杆，我们提供全套安装金具。

下面是常用的控制箱和两种辅助控制盒的图片。

道口信号机自左至右依次是：

1、传统信号机-应用LED发光盘和敝厂控制电路改造的信号机。

2、水泥杆太阳能信号机-可实现信号机与控制箱无电缆连接。

3、金属杆信号机-常用的默认形式。

4、两灯信号机-用于位置狭窄，不宜使用三灯形式时。

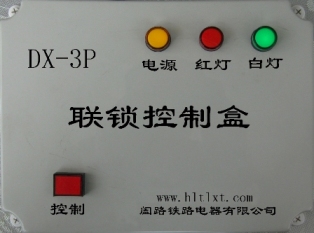

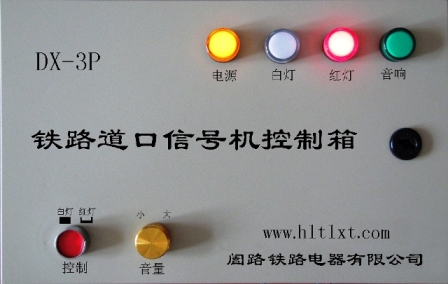

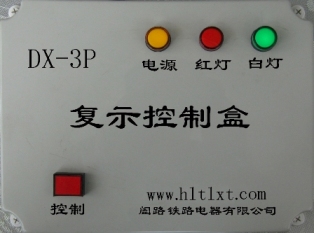

下面是控制箱和辅助控制盒：

二、安装方法：

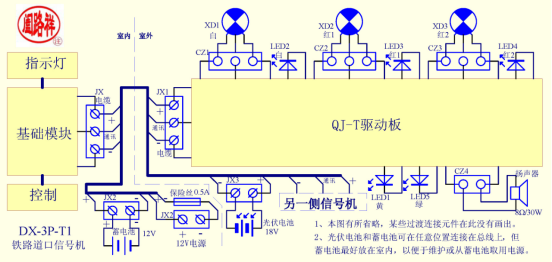

下面是整机原理图：

蓄电池和光伏电池都连接在三芯总线上。蓄电池与光伏电池＋极接总线＋，蓄电池与光伏电池-极接总线-。

安装时，室内按下面接线排的图示接上保护接地，蓄电池和两架信号机。室外在白灯内插上两盏红灯，扬声器，白灯已插上。光伏电池并接在总线上即可。

为了便于取用电源和检修更换。一般蓄电池放置在道口房内，光伏电池板安装在信号机或者道口房处，但都以现场情况确定。

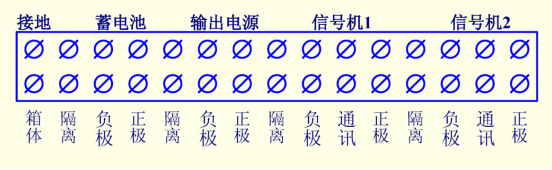

下面是接线排接线图：

注意：因批次不同可能有所不同。

三、使用方法：

1、按下控制按钮，控制箱红色复示指示灯亮，信号机两盏红灯交替闪光，音响发警钟声和“小心火车，注意安全”的语音提示声，绿色音响指示灯作音响指示。

２、音量旋钮控制音响音量，临近居民区应注意调整，以防扰民。

３、控制按钮抬起，控制箱白色复示指示灯亮，信号机白色信号灯亮。

四、功能特点：

1、总线+、通讯、-都是连接一起的。

2、如果需要辅助控制盒也连接在三芯总线上。

3、驱动板安装在位置较低的白灯内，安装、维修方便。

4、整机工作由通讯线的状态决定，同时传输音频信号。

5、控制箱复示白灯、红灯、灭灯的三种状态与控制箱控制按钮的状态无必然联系，而取决于信号机的状态。

6、信号灯也采用三线连接，由驱动板控制线控制，可避免控制元件产生的电压损失。

五、故障导向：

１、所有故障音响停。总线＋、通讯、－线断信号机灯灭。

２、通讯线和＋线短路灯灭，和－线短路亮红灯。

六、主要技术参数：

1、适用电源10V—20V。

2、最大输入功率；30W。

3、音响规格。双音源、双功放，最大输出功率2×7.5W。有音响播放限时2分钟，重按按钮可重响。

七、主要配件计有：

1、道口信号机2架。2、控制箱1只。3、8Ω/30W扬声器2个。4、基础骨架2个。5、12V/7.5AH 蓄电池２块。6、30瓦光伏电池２块。
