石英钟交流供电板

石英钟一般用5号电池供电，能用半年左右。费用虽不大，但更换电池也很麻烦，所以想改用交流供电。

石英钟实测电源电流40微安左右，用电流源供电串连阻抗需要5.5M，把阻抗分成两部分接在石英钟的两端，即使接触到石英钟的电路部分也很安全。

一端用470K，和电笔中的电阻相同。该电阻也不能太大，越大耗电越多。但耐压要高，可以用0.25瓦的碳膜电阻。最好串连一只白炽灯泡接在220V电源上试验一下耐压，灯泡不亮是正常的可用。如果灯泡微微发光，或电阻发热变色都不可用。

另一端用一只2000微微法高压电容，起主要限流作用。其容抗为1.5M左右，仅有5M的三分之一不到，多余电流供稳压发光二极管用。22M电阻泄放电容上存在的电荷，以防断电后接触电容导线时产生触电的感觉。

下面是原理图和实物照片：

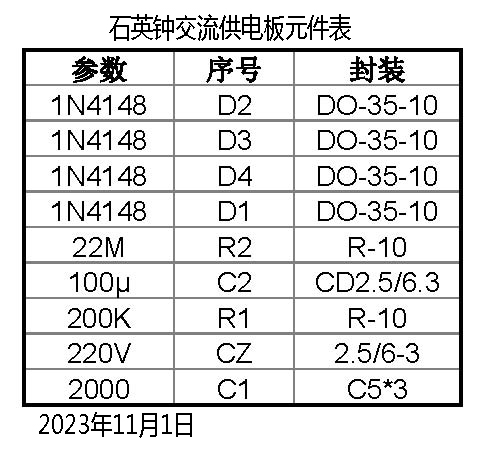

选定以上参数后，粗略计算年耗电量0.075度，比两节5号电池还是便宜不少。下面是元件表：

主要技术参数：
