DX-3M系列模块化铁路道口信号设备

采用模块化结构，所有模块都连接在三芯总线上，根据用户的需要选择所需的模块，即可构成具有手动、遥控、自动等各种不同功能的道口信号机。

除太阳能供电的信号机采用全无线结构以外，敝厂所有信号机均采用这种结构。其具有以下特点：

1、采用24V安全电压供电，杜绝信号机绝缘损坏可能产生的触电危险。同时，24V电压比较适合音频功放的需要，能用比较简单电路获得合适的音频功率。

2、当信号机需要远距离控制，控制模块远离信号机时，电源模块可以安装在信号机临近，以避免线路过长，音响消耗电流较大所产生的不良影响。

3、有功能扩展要求，如异地控制、中间控制、联锁控制时，扩展控制部部分也可作为一个模块连接在总线上。

4、所有电路板上均有与各种状态对应的LED指示，以方便故障分析。

5、故障导向安全设计缜密。电缆+、-线短路或断开，信号机灯灭，音响不响；通讯线断开、或和电缆+、-线短路，信号机灯灭，音响也不响

特别是采用自动控制时，传输电缆和传感器不管是开路或短路，白灯均自动熄灭。

6、各控制模块控制道口封闭为“或”关系，即所有控制模块有一处控制道口封闭时，信号机亮红灯，音响响。其中有的模块处于故障状态时，不影响道口的封闭显示。

7、各控制模块控制道口开放为“与”关系，即所有控制模块都控制道口开放时，信号机亮白灯。其中有故障状态时，道口进入故障状态，音响不响。

8、备有两种电路板：分别用于传统老式信号机改造，和现在常用的采用塑壳信号灯的信号机。

老式信号机改造用的电路板，电缆、信号灯、扬声器连接都采用信号螺栓，方便用原信号电缆连接。电路板安装孔与铸铁信号灯安装孔位置尺寸相同，改装施工方便。

采用塑壳信号灯用的电路板，电缆连接用接线端子，信号灯、扬声器都用插座，

9、两种电路板都安装在位置较低的白灯内，两个红灯和扬声器都由此接出，维修、施工方便。

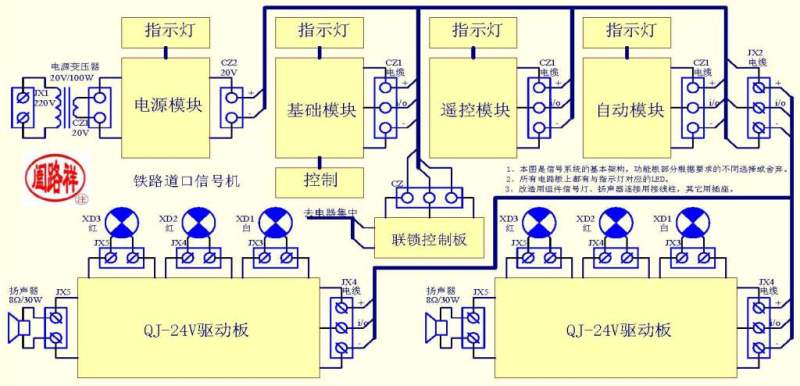

下面是电路结构方块图：

根据用户要求配置下面几种不同的控制箱：

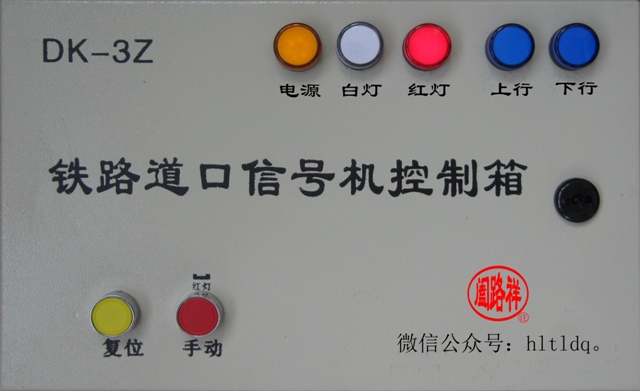

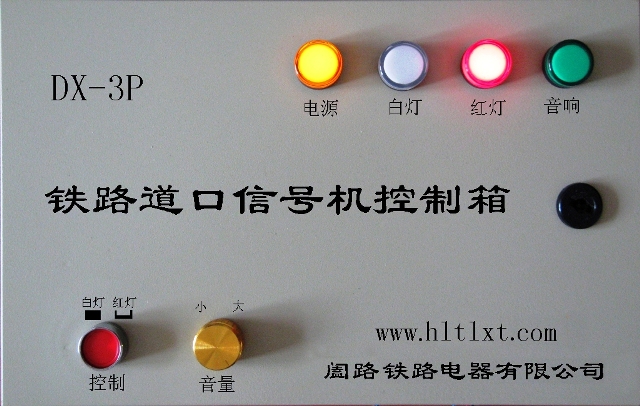

普通控制箱

遥控控制箱

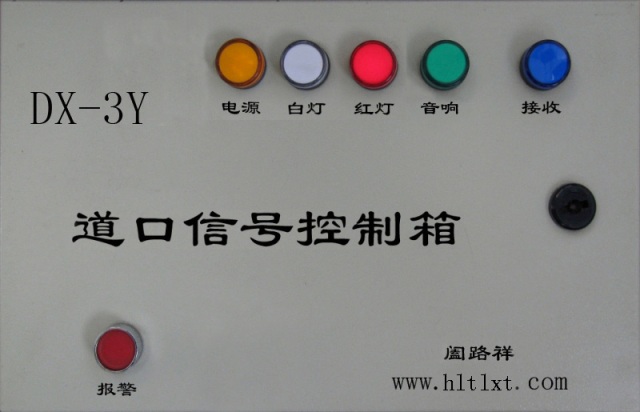

自动控制箱

其它受篇幅限制，不再介绍，
