宽带场强仪

场强仪对于检修或调整发射电路很有帮助。然而专业场强仪都是测量某一频点的场强，需要复杂的频率选择电路。制作复杂，费用高，不是业余制作所能承受的。而实际上，发射电路工作时信号很强，远大于自由空间的其它电波信号。这些信号对于测量的影响很小。因而只用来测量发射电路，复杂的选频电路并不一定必要，反而会增加使用的复杂性。

下面是把一只高频检波二极管夹在示波器探头上测试宽带场强的方法，简单的不能再简单了。不但能测场强，还能用来测试所用二极管检波性能，当然是对所测信号源的频率而言了。

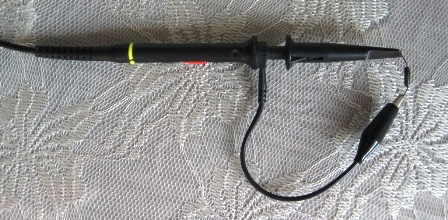

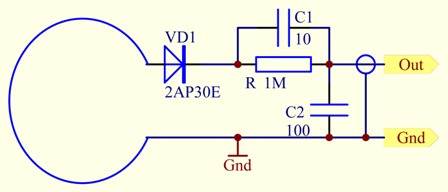

下面是实物图和等效原理图：

测试时示波器显示被测信号的包络线，测试频率决定于二极管选用， 调整示波器的灵敏度和扫描时间已取得最好的测试效果。

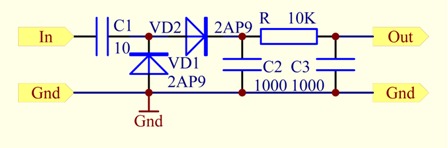

如果没有示波器也可以用万用表测试，做一个高频检波头就可以了，电路如下图。

使用时将场强仪的Ａ、Ｂ两点分别接发射电路的天线端和地端。万用表根据信号强弱置于直流电压合适档位。

使用时需要和被测电路连接在一起，测量的是天线上的高频电压，对场强是一种间接的测量。实际上场强不单和天线上的电压有关，还和天线的性能有关，因而还不能算作真正的场强仪。但是从这里可以看出测量场强还是有很多简单的方法可以用的。

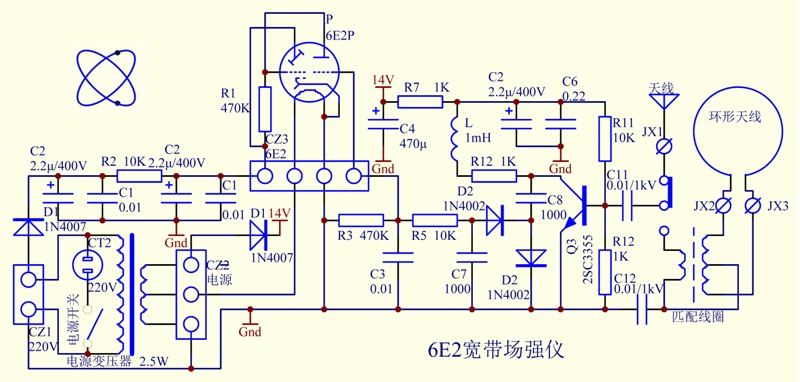

下图是我设计的一个场强仪。

在这里，用国产调谐指示管6E2作指示，它的荧光屏是带状的，与扇形和圆形的相比有更大的显示精度，更美观。上世纪六十年代由上海电子管厂开发成功。该指示管 是一种很先进的调谐指示管，我感觉也是很好用的。

用它作指示最大好处是，没有指针表头的机械惰性，也没有数字表头的不连续性，其分辨率更是LED所不能比拟的，当然，如果找不到6E2 用其它显示方法也是可以的。

工作原理是明显的，为照顾初学者，简述如下：

Q3作放大，调整其集电极电流为7mA，这时它的噪声最低。

Q2作检波，调整其集电极电压为0.3V，静态为临界饱和状态。

Q1不需调整，静态时其处于截至状态，集电极电压13.5V和调谐指示管6E2阴极等电位，荧光屏分开最大。

＜＜＜
