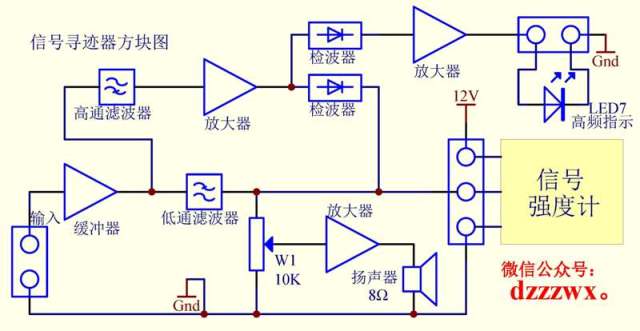

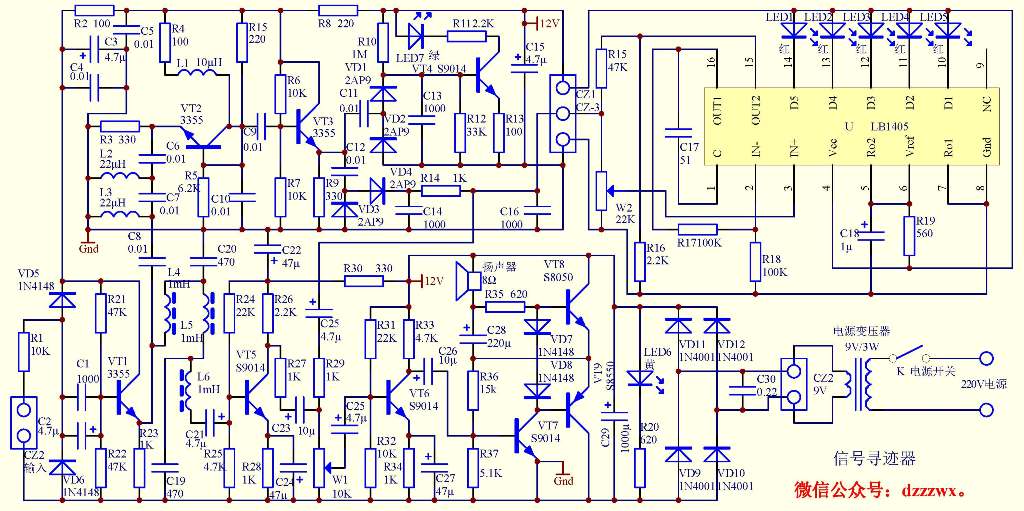

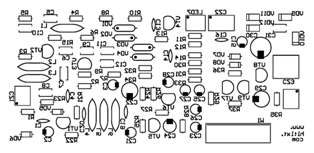

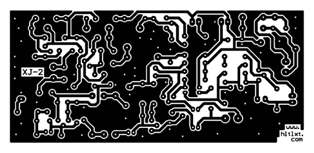

功能完善的信号寻迹器 现在很多电子工作者，还只有万用表作测试仪器，今天看来似乎缺了点什么。万用表的作用不容置疑，但其测试交流电压的功能有限，在线测试中仅能反映出电路的直流工作状态。直流工作状态正常又仅是电路工作正常的必要条件，而不是充分条件。信号寻迹器测试的是电路的输出。当输出正常时，既需要直流状态的正常也需要交流状态的正常，因而它是充分的。这种仪器虽然简单，但作用不小，特别在维修工作中更有其优越性。 本仪器有以下主要特点： 1、高低信号的寻迹由一个端口输入，由内部分频电路分开处理。测试中，高低频信号的测试不用转换，使用方便。 2、测试端口输入阻抗高，减小测试中对被测电路的影响。 3、分别用LED分级电平指示电路和扬声器作指示。高频等幅信号亦能指示，并可以根据显示情况，区分信号性质。 图1是整机原理图，图2是方块图，图3是印刷电路板图，图4是原件排列图。
图1
它的工作原理是明显的，为了初学者的需要稍作说明。 输入信号通过宽频射极跟随器VT1作阻抗变换后,低频信号通过低通滤波器经VT3做 放大后由R27、C23输出并分成两路：一路经电位器调整幅度以后经功放推动扬声器作音响指示；另一路由R29、C25至LED分级电平指示电路作指示，因为在这一通路中有电容的存在直流电平不会被指示。 当输入的是高频信号时，经一级共集电极和一级共基极电路放大， 分成两路：一路经C11作倍压检波，输出推动VT4作高频指示；另一路经C12作倍压检波 ，检波后的低频信号也分成两路：一路经至LED分级电平指示电路作指示，因为是直接耦合，当输入的是高频等幅信号时也可指示其直流分量；另一路经C25、R29由电位器调整幅度以后经功放推动扬声器作音响指示。 出了用LED7作高频指示外，还可以根据一下两点区分信号性质。 一是高频等幅信号没有音响输出，仅有LED分级电平指示电路的指示。如果是高频调幅信号，检波输出的音频分量在LED分级电平指示电路上的指示基本上不受W1的影响，这样 也可以区分被测信号的性质。区分如下： 1、当LED分级电平指示电路 有指示，而没有音响指示时是高频等幅信号。 2、当LED分级电平指示电路有指示，同时又有音响输出，而且LED分级电平指示电路的指示强度受W1的调整影响不大时，是高频调幅信号。 3、否则是低频信号。 二是因为有VT3的阻隔，检波输出的音频信号不会反送至CZ1，而有可能对被测电路的高频电路产生有害的调制。 安装调试简单，简述如下： 1、 调整R15、使R3上的电压为2.3V。 2、 调整R24使VT5的集电极电压在7V左右。 3、 调整R31使VT6的集电极电压在7V左右。 4、 调整R36使VT8、VT9的中点电压为电源电压的一半。断开VT8或VT9集电极测一下静态电流应有1mA左右。如太小，可在VD7或VD8上串联一个电阻，调整此电阻使静态电流满足要求；反之则把VD8或VD9去掉，换成一个100Ω左右的电阻调整 使之满足要求即可。在此要特别注意接通电源时VT8、VT9的基极通路决不能断开，否则会把VT8或VT9烧毁。如果你按拙文“可调稳压稳流源”制作了该电源，现在就派上用场了，调整该电源的输出电压为寻迹器的电源电压，输出电流为10mA左右。临时代替寻迹器电源进行调整，可完全避免上述情况发生。 安装完成后，在输入端接以天线应有杂乱的广播声，则说明制作无误。这时在输入端接一个调谐电路就是直接高放式收音机。
使用方法类于示波器。实际上有关信号寻迹器的使用，亦有不少相关资料，读者可查阅之。在此不再赘述。 ＜＜＜ |
