用UHF电容调谐器制作的超高频信号发生器

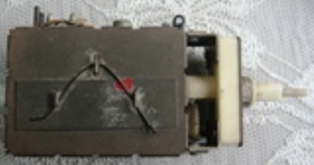

黑白电视机已经从我们的身边淡出，但是其中的UHF电容调谐器 （U头）却可以制作一个性能很好的超高频信号发生器，这种信号发生器不一定可以买到，即使可以买到价格也一定比较昂贵。

这里利用了调谐器的四个谐振腔，四联可变电容，穿芯电容，旁路电容等不易获得的元器件，所以制作方便，也非常简单。通过制作，大家对于掌握分散参数，谐振腔之类的知识也会有所裨益。

信号发生器利用调谐器的四个谐振腔制作了四个波段，分别是：1）85M— 155M，2）150M—285M，3）280M—505M，4）500M—900M。

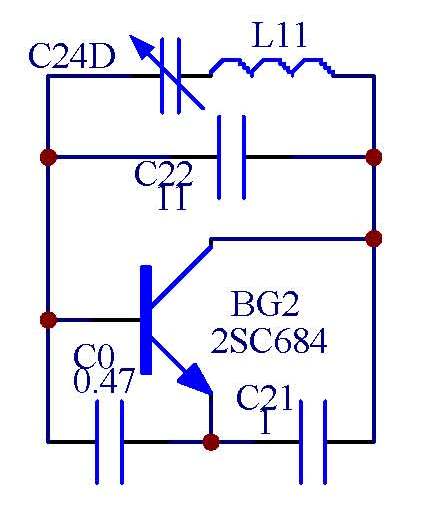

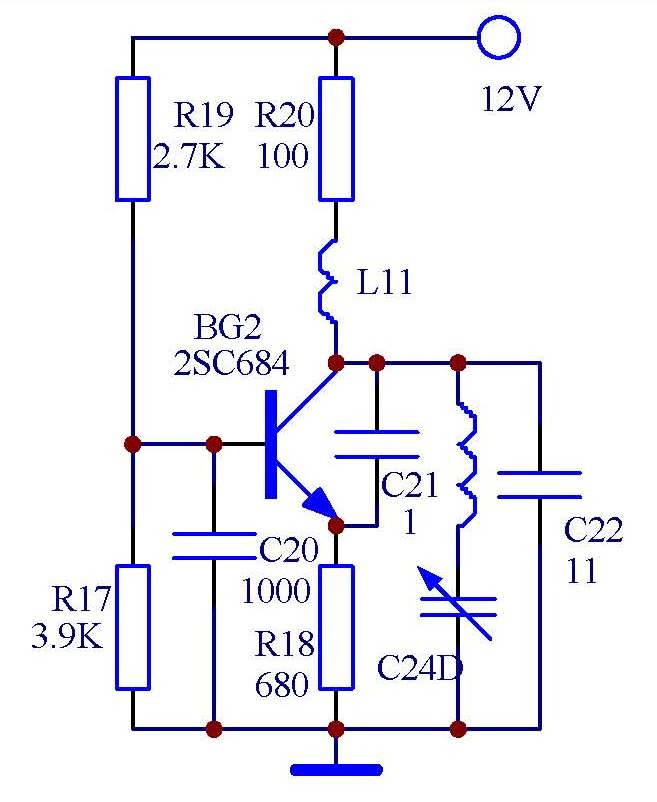

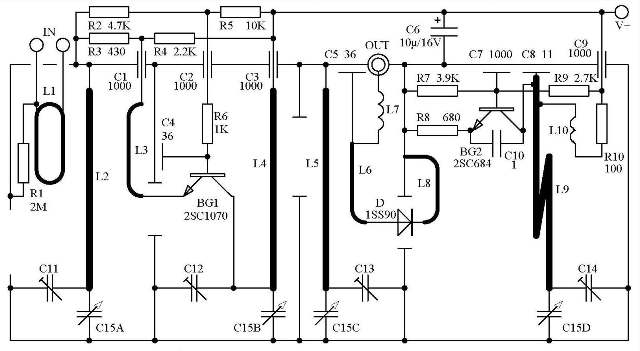

波段的转换通过转换振荡器供电的方法实现，制作容易，屏蔽良好，能有效的防止信号泄漏。图1是调谐器的原理图。图2是调谐器的本振电路的集中参数画法。图3是它的交流等效电路，C0是晶体管的发射结电容，可以看出它是串联式电容反馈振荡器。

图1

下面就把波段4）和波段3）的制作介绍一下，其它波段也是一样的。

波段4）的频率最高，一般说来元件的选择和制作应该是最困难的，但是却可以用调谐器原有的本振电路来实现，反而最省事。当然，这就要求调谐器至少本振电路要能正常工作。因此大家应对调谐器做一下测试，打开电视机，调整到UHF的某一个频道；去掉调谐器的上盖，接好12V电源，靠近电视机天线，转动调谐器的调整杆，则在某一点电视机应有严重的干扰，如没有则调谐器不能用。

为了使频率覆盖的宽一些，把微调电容C11——C14全部去掉使最小电容减小，提高高段频率；调谐器在生产时，为了进行统调，经常把可变电容的动片向外掰开一些，现在把可变电容的动片再掰回去整理整齐，使最大电容增加，使底端频率降低。这样处理以后，波段4）频率覆盖范围超过500MHz——900MHz是没有问题的。

既然我们应用原有的振荡电路，只是将信号引出就可以了。首先把混频二极管D 1SS90小心的焊下，因为在业余条件下这种二极管不易购得，有的电子制作（如高频检波探头）又离不了它，所以应当珍惜，小心收藏，已备应用。再在原混频二极管的位置焊上一支100Ω的电阻并接至out莲花插座上就可以了。36p旁路电容C5去掉，电感L7

如果你只需要波段4） ，或不想过多的费力，上面的改动，再加上后面的调制电路即已是一个完整的超高频信号发生器了。

波段3）的制作。把电路焊接在一块长21mm，宽14mm的双面电路板上，把需要调整的元件放在顶层，不需要调整的放在底层，以便调整。印制板的接地线是焊接在谐振腔的腔体上的，同时也起固定印制板的作用。所以要在印制板边沿适当的位置设置了焊盘以便焊接。

 以上制作仅能产生等幅信号，在实际应用中对等幅信号进行调制是必不可少的。 下面简单介绍一下实现调幅的方法。

通过振荡器的供电端可以直接对振荡器进行幅度调制，这样做虽然简单一些，但是效果不是太好，因为这样会影响振荡器的频率稳定度，调制度也不能做得太高 。

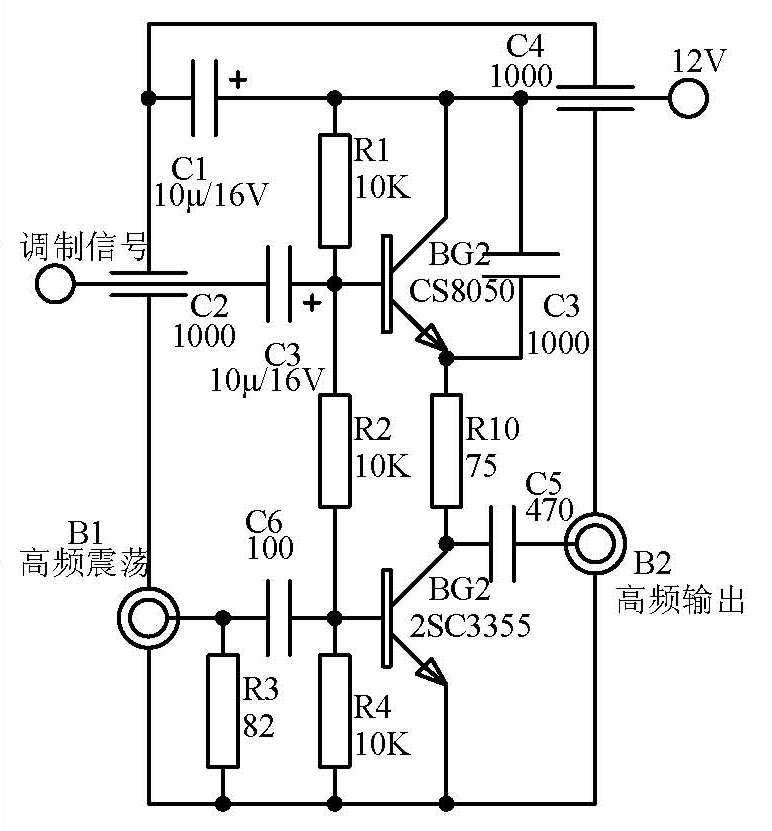

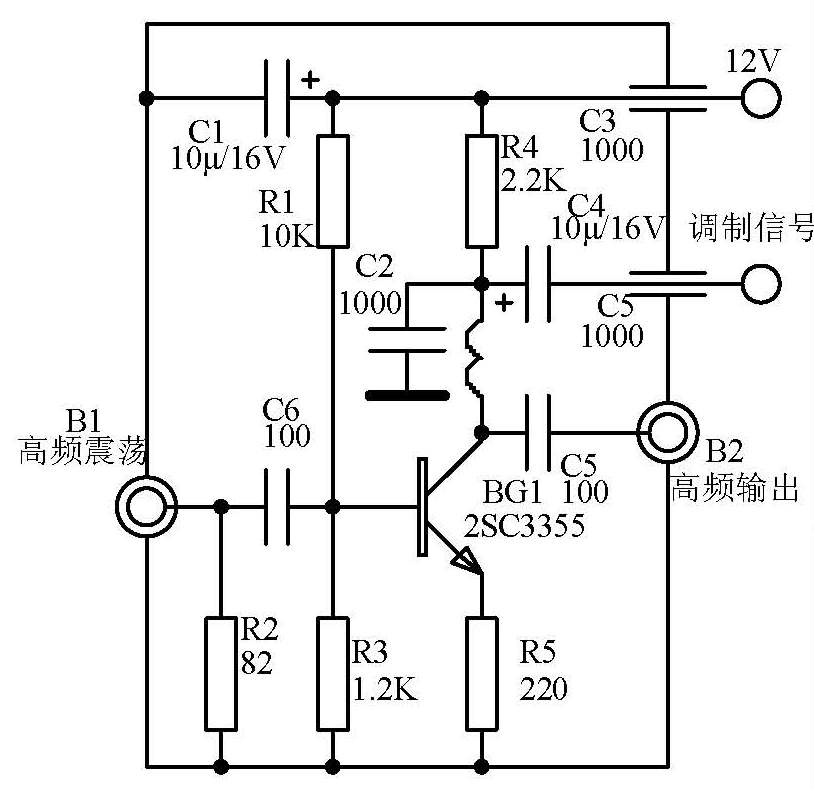

下面是两个调制电路大家可以选用。

为了防止信号泄漏，信号传输要用屏蔽良好的同轴电缆，调制电路应放在金属屏蔽盒内，可用Q9插座（B2）把屏蔽盒直接固定在面板上。电源线和调制信号引入线都应用穿芯电容引出。

另外与此类似的是，如果用电视机的电调高频头Vt（调谐电压）输入脚输入扫频控制信号，制作扫频信号发生器，也是很方便的。

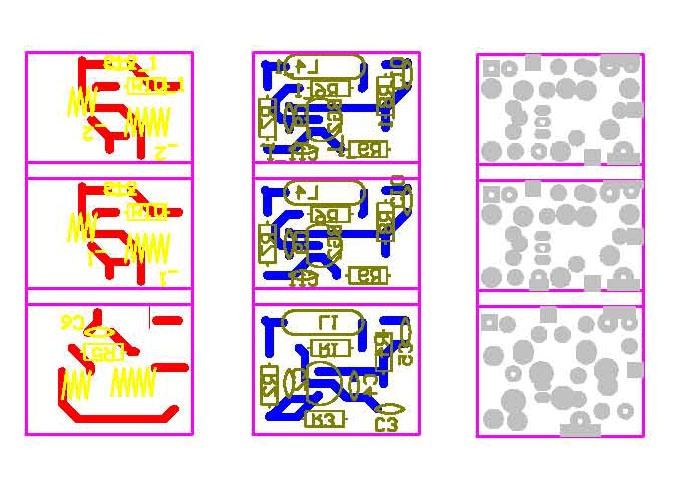

原理图在网上其它地方多有转载，但是有误，元件参数也标注不全，为了防止再次被人转载，更新以后的原理图只随印制板给出，不在网站公布。下面是印制板图。

三块印制板10元，包括更新以后的原理图和详细的制作说明。

＜＜＜
