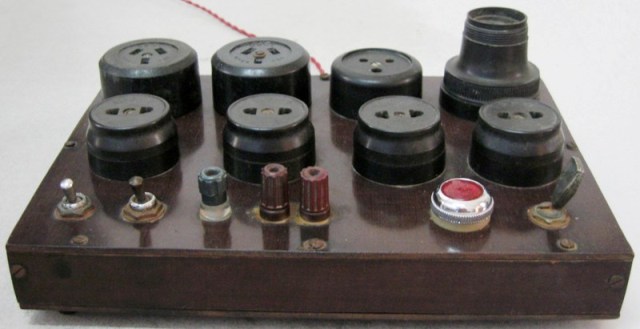

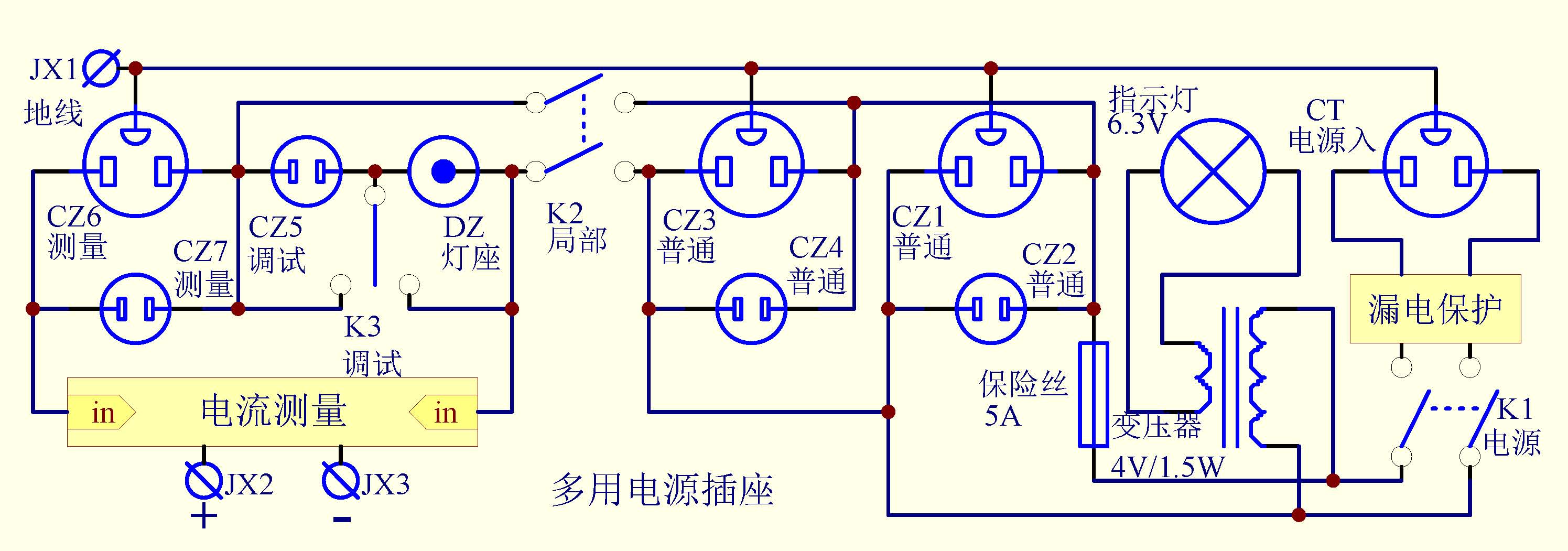

多用电源插座 多用电源插座，虽然简单，却很有用，特别是经常从事电子制作，电器维修更是如此。 该电路参考全国第一届业余电子制作获奖作品选编第四集《示教与电源设备》中的多用综合电源的部分电路制作，至今已陪我度过四十几年。虽然如今有很多电源插座、接线排之类，总不如它的用处多、关键时候好用。因为它并不是只提供几个电源接口，而是还有一些其它实用的功能，故而介绍给大家自制参考。 右面是电路原理图。 几个开关的大致应用。 K1控制插座上的所有负载，通过带漏电保护器的电源引入线接通电源。指示灯指示电源状态，提醒使用者工作结束时及时关断电源。 K2控制部分电源的开关，这部分电源一般用来连接需要经常开关的调试、维修、装配中的负载，设置了它，控制这些负载时，其它负载不受影响。 K3中间可停顿的单刀双掷开关，钮子在中间位置时 ，CZ5上的负载和灯座上的白炽灯泡串联；在两边时，CZ5上的负载得全部电压、灯座上的白炽灯泡失电，或者CZ5上的负载失电、灯座上的白炽灯泡得全部电压。这是本多用插座的核心，有很多用处，使用中慢慢地会有所体会。仅介绍三点，作为指引。 1、电烙铁调温。 K3放到中间，换用不同的白炽灯泡电烙铁会有不同的温度。当短时间不焊接时，这样做电烙铁不会过热氧化，重新应用时又可很快上升到可以焊接的温度。 2、限流保护。 维修完成的或者新制作的电路，如果有问题，直接接上电源就可能引起大面积的元件损毁，譬如我们越来越多见地高压开关电源就是一个的例子。有了这种保护就可以减少这种情况的发生 。 具体使用和电烙铁调温没有什么区别，如果电路有问题使电流增加，电压就会大部分降落在灯泡上，使负载得到保护，并且这种保护绝不是调压器所能替代的。调压器给的是一个调整得到的恒定电压，而我们这种方法给的是一种会合理变化的电压。因为灯泡的冷电阻很小，所以刚接入电源时大部分电压降落在负载上，这样有利于负载的启动。如果负载有问题则灯泡升温很快，则电压又降落在灯泡上，其妙用不可替代。 3、电机调速。 有时电扇最低速，亦嫌快，用来串一灯泡可解决问题。 电流测量端口的应用。 有些时候交流电流的测量是必要的，譬如对设备整体耗电量、变压器的空载电流等的测量就是这样。设置了这种端口，测量时就不用再把电路断开，把电流表串联进去，就方便多了，也安全多了 。

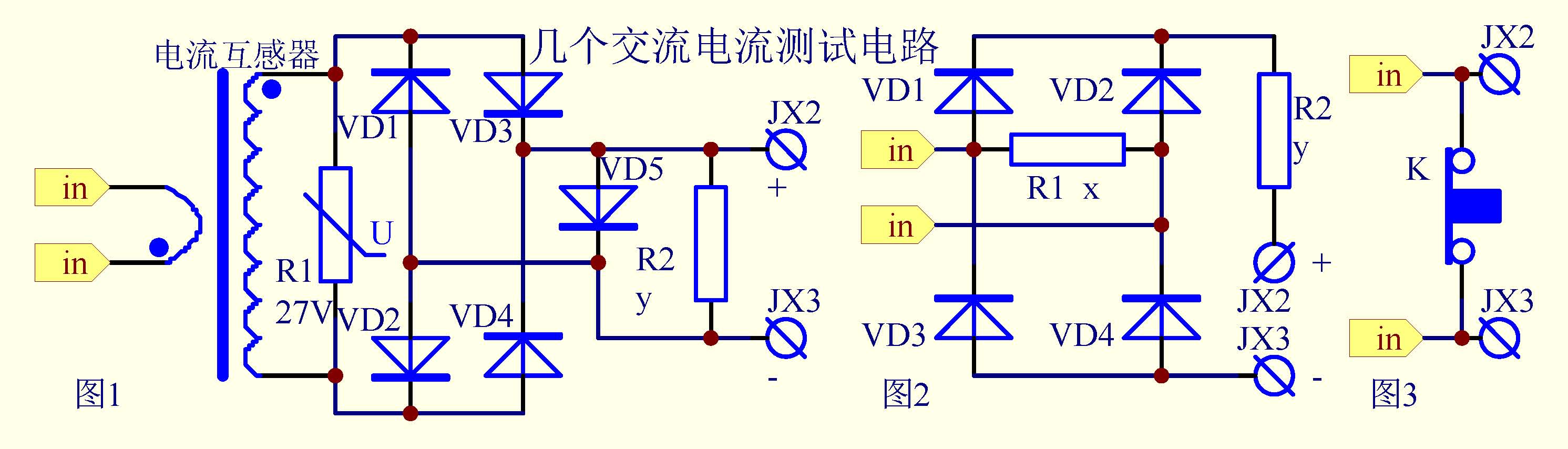

图2）电阻取样接入法。优点是：各种电流都有指示。缺点是：测量接线柱和电源不隔离，安全性较差；电流指示线性也不好。 下表是MF30型万用表的刻度对应电源插座上的电流值，非线性还是很大的，好在自己使用记住下表，或做一个卡片贴在插座下部就行了。右面是实物图，已用用螺丝固定在接线柱上。
图3）按钮控制接入法。适合有交流电流测量仪表的应用，譬如有交流电流档的MF79型万用表。使用时接入测量仪表，按下常闭按钮即可指示电流。优点是：测试精度取决于所用仪表，无附加误差。缺点是：松开按钮时无指示，不易连续指示电流大小；不接电流表时，误按按钮会切断电源，负载重时，还有害于按钮触点。 主要元件选用：开关K1、K2一定要选用大钮子开关。开关K3要用中间可以停留的，也要大型的。 接线柱要选用接线处有孔的，以方便紧固万用表的表笔。 指示灯根据自己情况自己决定，因为我的时间长了 ，用的是6.3V的指示灯泡，变压器输出4V可不是写错了，是有意这样做的，6.3V指示灯泡用4V供电，亮度柔和不刺眼，灯泡寿命极长。变压器是380V/6.3V机床指示灯变压器，用在220V上，正好4V。现在当然用LED指示灯就更好了， 图1中电流互感器初级1匝或0.5匝，次级1500匝或750匝，是按用0.5mA电流表作指示，1A电流满刻度并考虑到电流互感器、桥式整流器的效率核算的，并注意初次级一定要做好绝源。满刻度指示如果有误差，可调整R2的阻值。当然最好还是调整准匝数比没有R2的好，但是调整起来比较困难。 图2中R1=0.5Ω。它选取的大一点时，电表指示线性好，但是功耗变大，电压损失也大。小一点则正好相反，应综合考虑。同样，满刻度指示如果有误差，可调整R2的阻值，注意R2直通市电，调整时一定要注意安全。当然最好也是调整准R1的阻值没有R2的好。但是和前面调整匝数比一样比较困难。VD1-VD4一定要用锗检波二极管，检波优于开关，如国产2AP型号的即皆可使用，不要使用1N4148之类的硅管，以免线性变差。 外壳用电木板制作，四周厚10毫米，上下底面厚3毫米。用自攻丝紧固组装，在上自攻丝的地方先打一个比自攻丝外经略小的孔，再上自攻丝，否则自攻丝攻不进去。做出的外壳外观很漂亮，当然用其它材料也可以，但是要注意绝缘，以保证安全。 最后强调一下，本制作直接接触市电，千万注意安全。
＜＜＜ |
波整流加电感滤波就是纯直流）电流表无指示。实物图中两个孔直接紧固在接线柱上。
