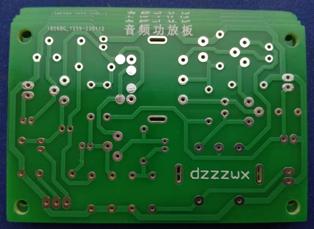

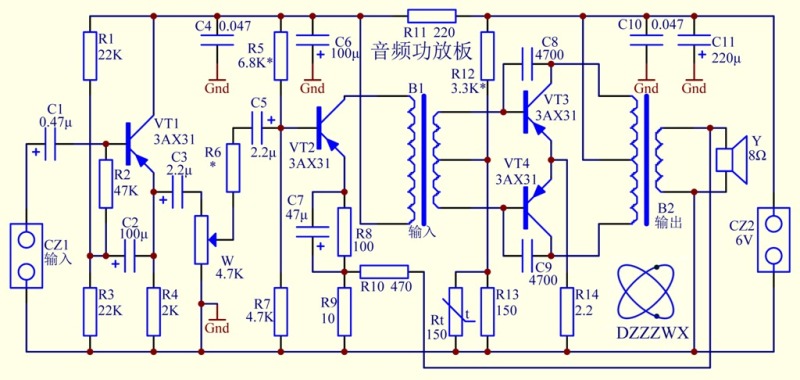

变压器输入输出型音频功放 这种功放电路在早期收音机中应用的极其广泛，随着OTL功放的出现用的越来越少，但不是一无是处。 这种功放是并联供电，OTL功放是串联供电，同样电源电压，同样的输出阻抗，前者的输出功率是后者的四倍。因而特别适用于低电源电压的功放电路，譬如用一节一号电池供电的收音机。因为有输出变压器的阻抗变换，从理论上讲输出功率是没有限制的。下面是实物图和原理图：
一般认为变压器的频率特性不好，因而功放电路的频率特性也不会好，其实频率特性是可以补偿的。 另有一种所谓的过度电路，变压器一个也不少用，也不过就是为了并联供电，工作原理搞得和天书一样难懂，就不怕变压器的频率特性不好了？真不咋样。 该功放板使用全锗管3AX31，如果对于锗管电路情有独钟可以选用，并可应用于收音机，机顶盒以及手机等的音频放大。特别是我们工作时屏幕是没法看的，收听播音却不受影响。一面工作，一面收听，岂不悠哉游哉。还有不用看那些优伶们矫揉造作，卖弄风骚的屁股脸，也免得生气。 该功放板增加了一级射极输出器，以提高输入阻抗。减小对信号源的影响。特别是做收音机低放时可以提高检波输入阻抗，增加末级中频变压器次级线圈的匝数，或直接把检波二极管接在初级上，使检波二极管进入线性区，改善检波效果。 该板在闲鱼出售，需要的可以前去购买。 随邮件带有安装调试的详细说明，和Protel99Se设计数据库文件的下载链接，以方便改制与应用。
此小功率全锗管功放共有：C-E倒相OTL功放，互补倒相OTL功放，自倒相OTL功放和变压器输入输出音频功放共四块。均在嘉立创打样试制完好后陆续增加。 ＜＜＜ |
