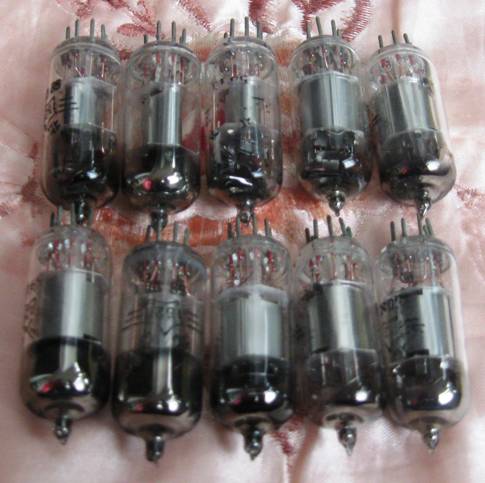

1A2单管再生来复式收音机 存有一些直流电子管舍不得扔，人老了又都怀旧。满足一下怀旧欲望，打算制作一些古董电路，先从矿石机，再到单灯机，两灯机，五灯机。

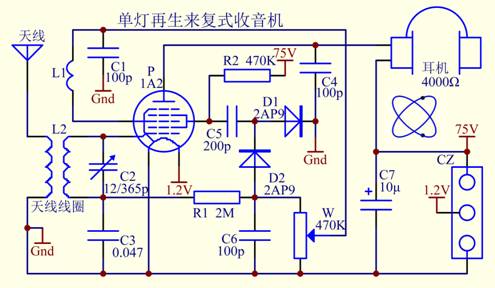

下面是单管收音机：

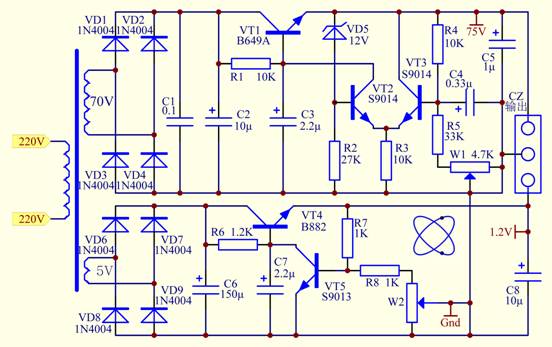

直流电子管的阴极，栅极，第二栅第四栅做的屏极组成高频放大。放大输出经D1、D2倍压剑波分成两路，一路直流分量送至栅极做自动音量控制，另一路音频信号送至第三栅极。由阴极，第三栅极，屏极做音频放大，推动耳机收听。 这里音频信号没有送至栅极进行放大，增益可能小一些，因为栅极距离阴极最近放大能力最强。但是这样可以避免不必要的信号牵连，稳定性会好得多。 供直流电子管用的甲电池、乙电池现在哪里去找？只能用下面的的整流电源代替。 图中上半部分是乙电，75V。下半部分是甲电，这里标的是灯丝电压的标称值1.2V，实际新甲电池的电压能在1.6V左右，也是直接接至灯丝上，并没有什么不妥。所以也可以调的高一些，譬如1.5V也可以。 注意：直流电子管的灯丝没有交流电子管灯丝的热惰性，决不能用交流供电，否则会产生很大的交流声而没法工作。
乙电部分电压较高，采用的电路可以使用较低耐压的VT2、VT3，其它没有特殊之处。 甲电部分电压较低，直接用VT5的发射结顶替0.7V的稳压管进行工作，应该更有利于小电压稳压。 该电源是为5灯机准备的，少于5灯时当然更没有问题了。甲电电压如果用来给石英钟供电，也是不错的选择。 电路板正在深圳嘉立创打样，至少5块。有兴趣的网友可以分享，费用五一倍做二，运费我拿深圳的，你们拿你们的。
打样费用可以在嘉立创网站下单测算，是公开的。邮费非边远地区一般5元，边远到付。大家一起玩吧，只要有元件，有闲功夫。 ＜＜＜ |
