C-E倒相OTL功放

发现有人在闲鱼出售全锗管音频功放板，价格还不错，冯妇技痒，也发布几个凑凑热闹。共有：C-E倒相OTL功放，互补倒相OTL功放，自倒相OTL功放和输入、输出变压器功放共四块。均在嘉立创打样试制完好后陆续增加，一起玩吧。

该放大器选自《OTL OCL 低频放大电路集锦》，16页150毫瓦C-E倒相式OTL低放电路，全锗管3AX31。

如果对于锗管电路情有独钟可以选用，并可应用于收音机，机顶盒以及手机等的音频放大。当我们工作时屏幕是没法看的，收听播音却不受影响。一面工作，一面收听，岂不悠哉游哉。还有不用看那些优伶们矫揉造作，卖弄风骚的屁股脸，也免得生气。

放大器元件参数根据组装调试，做了修正。并增加了一级射极输出器，以提高输入阻抗。减小对信号源的影响。特别是做收音机低放时可以提高检波输入阻抗，增加末级中频变压器次级线圈的匝数，或直接把检波二极管接在初级上，使检波二极管进入线性区，改善检波效果。

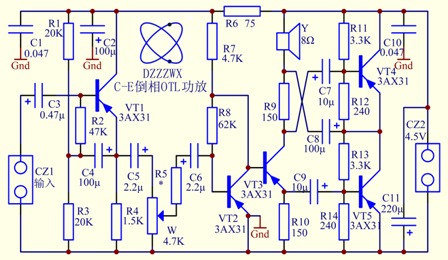

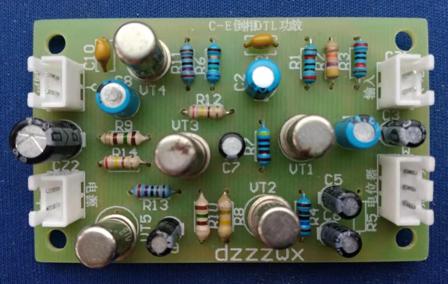

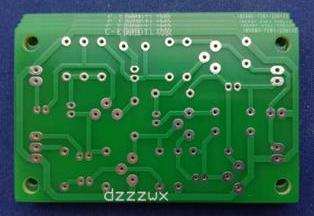

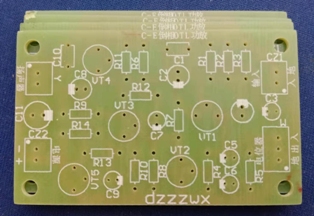

下面是原理图，印制板正、反面图和成品图。R5根据你的信号源进行调整，将音量开至最大，调整R5使之不出现明显失真就可以了。实物图中R5没有焊接，在电路面短路了。最后有Protel99Se设计数据库文件的下载链接，以方便改制与应用。

该板的Protel99Se设计数据库文件。

＜＜＜
